Klingender Affenkletterer

© by "Oldman"

Ein paar einführende Worte:
Nicht jeder ist ein Freund von elektronischen Bissanzeigern. Obgleich der Erfinder des nachfolgenden Objektes solche besitzt, benutzt er diese kaum. Ihn stört einfach das nervige Piepen.
Zu seinem Lieblingsbissanzeiger – Einhängebissanzeiger – ist der Affenkletterer geworden.
Der Affenkletterer macht keinen „Lärm“ und schaukelt bei Wind nicht hin und her. Sollte
doch einmal der Wind zu stark an der Schnur zerren, kann man ihn durch zusätzliches Gewicht ruhig stellen. Der Nachteil dieses Bissanzeigers ist, dass man ihn ständig im Auge behalten muss. Dieses Problem zu lösen und der Sache auch noch akustisch ein Highlight zu geben, stand die Aufgabe, einen Anbiß durch ein zartes Kling sozusagen anzuläuten.Hier der Verlauf sowie das Ergebnis kreaktiven Denkens; viel Spaß damit:

Das wird benötigt:
1 Affenkletterer - 2-teilig
1 Deckel einer Fahrradklingel (abziehbar)
2 Unterlegscheiben – Außendurchmesser des „Affen“ eine Spiralfeder
1 Stck. 15 mm d x 25 mm lg. Rundmaterial (ich habe hier Plexiglas)
1 Schraube M 4 x 20 mm
1 Stck. M 4 Gewindebohrer, 1 Bohrmaschine, 3,5 mm und 4,5 mm Bohrer
einzelteile_affenkletterervergrößern
Der Affenkletterer wird komplett auseinander genommen. Der Messingkopf ist aufgeschraubt und kann nach dem Erwärmen mit dem Feuerzeug abgeschraubt werden.
vergrößern
Die Unterlegscheiben werden mit Sekundenkleber unter die Kletterer
geklebt.

rundmaterial zu affenkletterer

vergrößern

 In das Rundmaterial wird 10 mm von der Stirnfläche entfernt Quer mit dem 4,5 er Bohrer durchbohrt, dann längs mit dem 3,5 er Bohrer. Nun wird von der kurzen Seite zur Querbohrung hin ein 4 mm
Gewinde geschnitten.
Anmerkung:
1. Die Angaben zum Bohrerdurchmesser sind auf diesen Affenkletterer und Glocke ausge-richtet. Ein anderer Affenkletterer und eine andere Glocke können andere Bohrergrößen erfordern.
2. Der Arbeitsgang - Gewindeschneiden – kann entfallen wenn das Rundmaterial mit
Glocke an der Kletterstange festgeklebt wird
3. Die Zauberzahl für das Gewindeschneiden ist die Zahl 8. Beispiel für M 4 4 x 8 = 32 also
Bohrung 3,2 mm - ein paar zehntel Millimeter mehr schaden nicht. Die Formel kann bis
M 10 angewendet werden

vergrößern
Das fertiggebohrte Rundmaterial wird auf die Kletterstange aufgesteckt und mit der M 4 Schraube festgeklemmt oder geklebt. (Sekundenkleber) . Der Klingel-deckel eingesteckt und festgeklebt. (Sekundenkleber) –der Klingeldeckel darf die Kletterstange nicht berühren.

sitz feder affenkletterer vergrößern

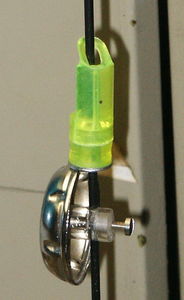

ohne Feder wird nur
ein "Klacken" erzeugt

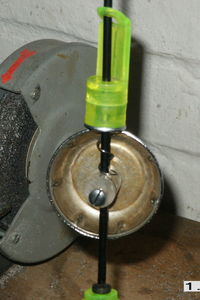

affenkletterer mit feder vergrößern

mit Feder: erzeugt ein Klingelgeräusch;
nun nur noch den Messingkopf aufschrauben - fertig.

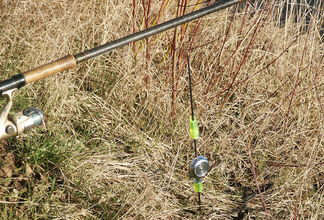

der Affenkletterer in Aktion
